尼龍加玻纖常見注塑溫度簡單明細

2023-07-12 17:12:12   點擊數： 來源：http://www.saohai.cn

     今天要跟大家共同學習的是尼龍（PA610,PA612,PA12,PA1010,PA1012,尼龍改性）加玻纖常見注塑溫度簡單明細！
     尼龍66加纖增強的主要原理是玻纖/樹脂界面上連接必然是使用到模塑件上的力傳導到玻纖上，因此玻纖的長度被充分利用，起到樹脂增強的目的。以尼龍加纖30為例，改性PA的力學性能、尺寸穩定性、耐熱性、耐老化性能有明顯提高，耐疲勞強度是未增強的2.5倍。

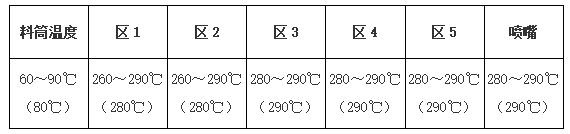

     其實要達到好的效果，跟生產加工工藝的關系也是比較大的。因為加纖的原因，流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10~40℃。注塑溫度可以參考下面的表格，常規尼龍66的注塑溫度如下：     通常在加玻纖后，一般加工溫度要提高10～20度。如果在結構復雜，為了得到一個良好的外觀，玻纖量比較高的情況下，溫度可能會達到更高，甚至320℃。     由于玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿、機筒。
注：PA610,PA612,PA12,PA1010,PA1012,尼龍改性等系列產品供應商，如有任何需求歡迎您隨時來電垂詢！

關于尼龍加玻纖常見注塑溫度簡單明細的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
